발전소용 펌프

EVP-W

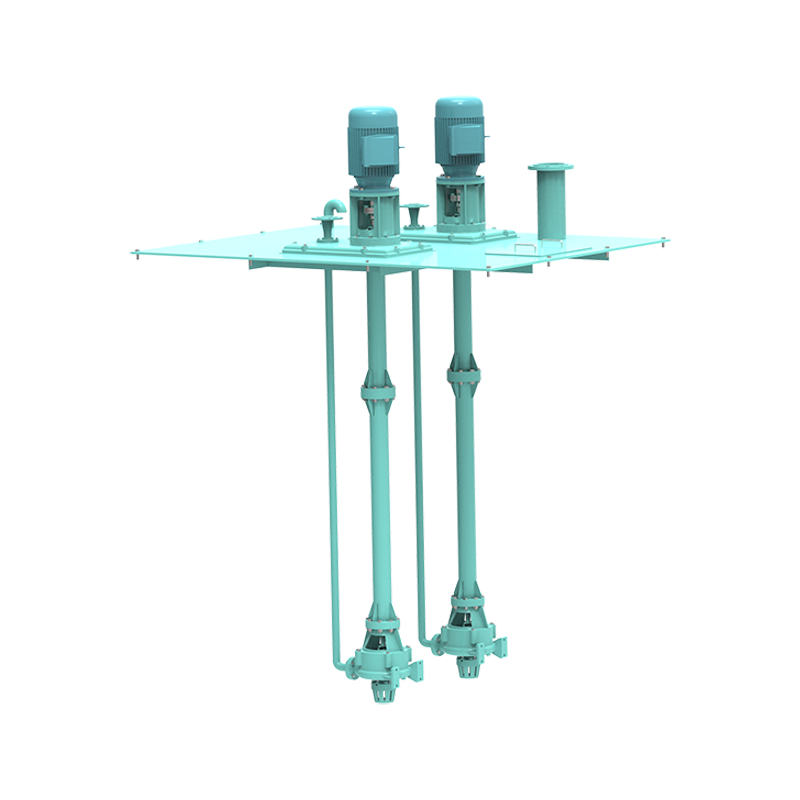

논클로그 볼텍스 펌프 (EVP-W) - 입축,단단,논클로그,볼텍스 섬프 펌프
용도 및 적용분야
·EVP 씨리즈의 용도와 동일하다.
·주로 여러 산업분야의 섬프 드레인용으로 사용된다
·공해 폐액처리, 화학액 기타 각종 폐약 처리, 펄프 원료 이송, 슬러리, 슬럿지, 고형물질 함유 액체이송 등
설계 및 구조적 특성
·수직형이므로 설치 면적이 적고 자동운전에 적합하다
·오일 씨일과 가스켓트로 밀봉한 축 보호관에 의해 축이 보호된다
·견고하게 지지 된 상부베어링과 메탈베어링에 의하여 진동이 적어 안정된 운전이 가능하다
·광범위한 사용 영역
·특수 액체용으로 접액부 특수재질(스탠 등) 사용가능
필요 시 베이스 플레이트 기밀 구조도 가능하다
·고형 물질이 쉽게 통과되 막히지 않는 Vortex펌프이다
·플랜지 : KS 또는 JIS 10 ㎏/㎠급, 평면 플랜지(FF) 이다
·상부 베어링 : 7300, 6300 씨리즈, 그리스 윤활 플렉시블 카플링 사용 .안전 카버는 전동기 프레임으로써 대용한다
운전 데이터 사양
·사용 유량 : 0.04 m³/min ~ 5 m³/min
·사용 양정 : 6 m ~ 45 m
·흡입 구경 : ø40 mm ~ ø150 mm
·회전 방향 : CW (구동측에서 펌프를 바라보았을 때 우회전)

* 상기 사양 범위를 초과하는 펌프도 제작 가능합니다.

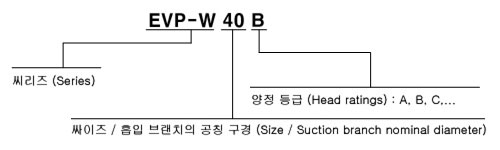

형식 표시방법

형식 표시방법

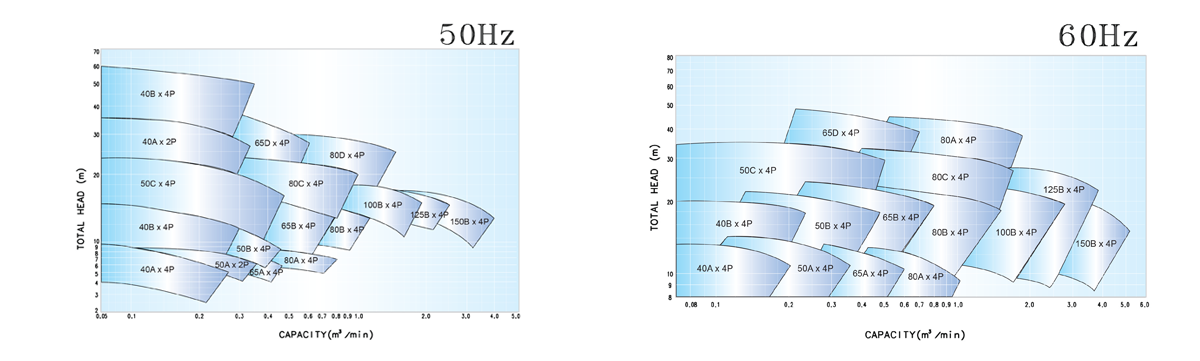

제품 선정표

제품 선정표
