발전소용 펌프

HG

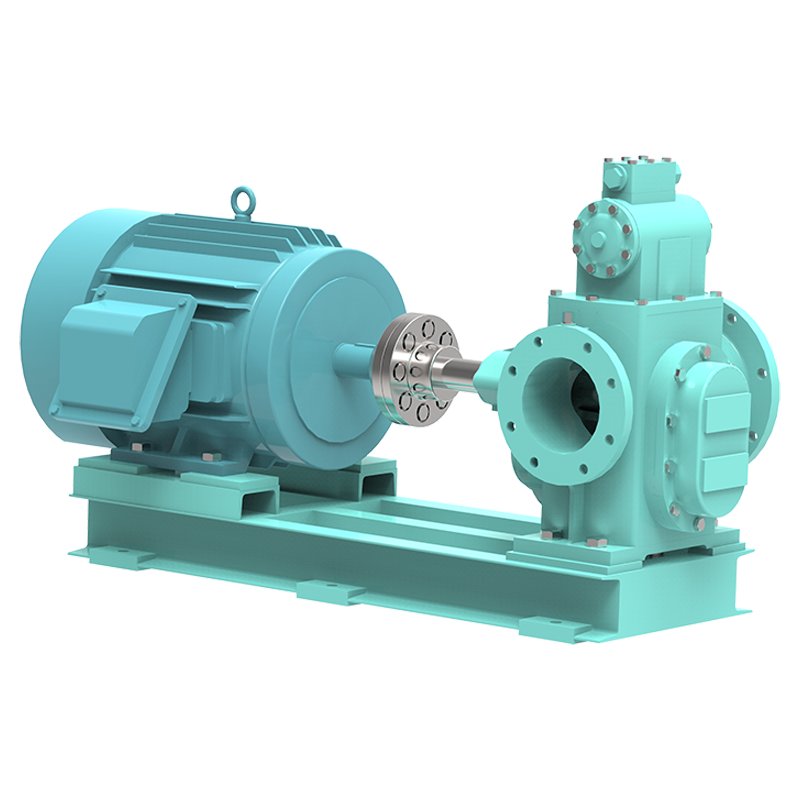

횡축, 외치차 기어펌프 안전변 내장식
용도 및 적용분야
윤활유, 연료유 등의 유류 및 윤활성을 가지고 있는 점성액체
설계 및 구조적 특성
·사용압력 : 최고 7㎏/㎠
·베어링 : 내장식으로서 펌프 자체의 이송액에 의해 강제 윤활 된다
·축 씨일링 : 글랜드 팩킹 또는 미케니칼 씨일을 사용
·안전변 : 토출변을 전폐 했을 때 토출 압력 상승한도가 계획 전압력의 132%이하가 되도록 설계되어있다. 그러나 계획 전압력이 5㎏/㎠이하 일 때는 압력 상승폭을 1.6㎏/㎠ 이하로 하였다
·설정압력 : 최저 2.2㎏/㎠ , 최고 7.2㎏/㎠
·사용온도 : 일반적으로 최고 70℃
·플랜지 : KS또는 JIS10㎏/㎠, FF
·표준용량 : 표준용량 보정 점도는 25.8cst이며, 하기 도표는 전동기의 슬립을 감안한 실제용량이다
운전 데이터 사양
·사용 유량 : 40 m³/Hr ~ 200 m³/Hr
·사용 압력 : ~ 7 kg/cm²
·흡입 구경 : ø150 mm ~ ø250 mm
·회전 방향 : CW (구동측에서 펌프를 바라보았을 때 우회전)

* 상기 사양 범위를 초과하는 펌프도 제작 가능합니다.

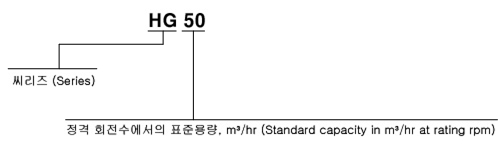

형식 표시방법

형식 표시방법

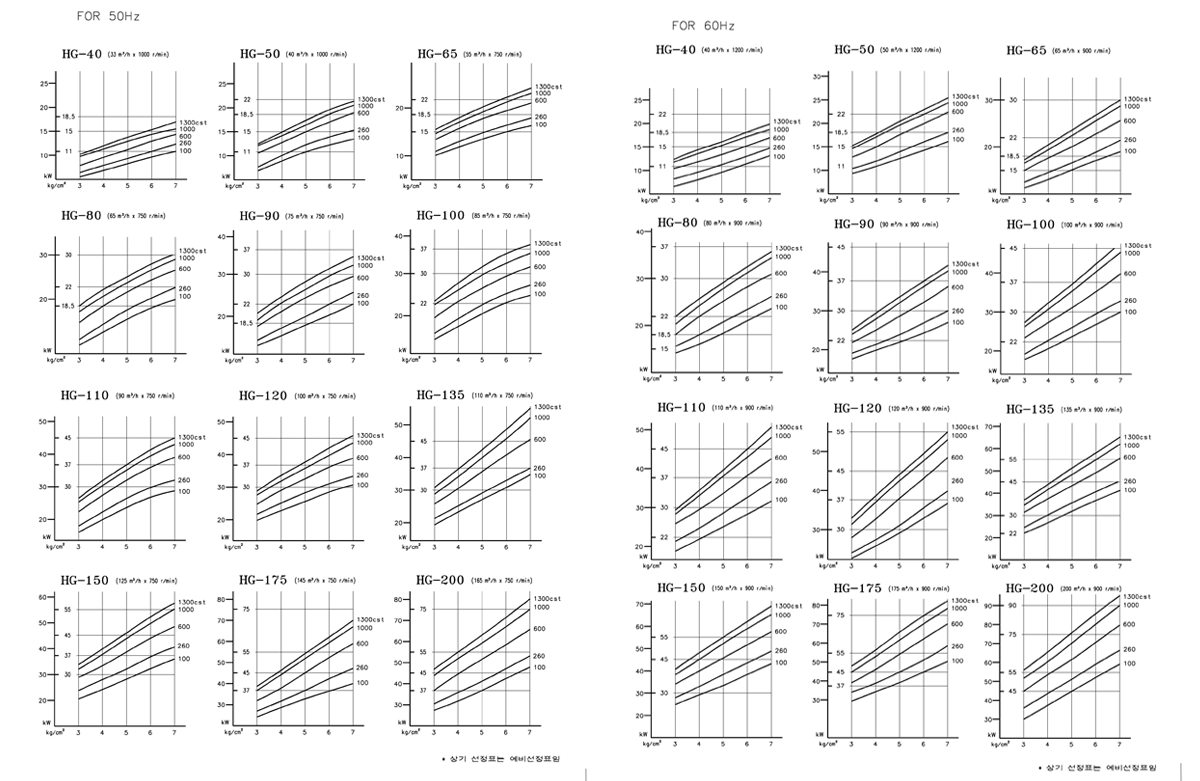

제품 선정표

제품 선정표
