NDV

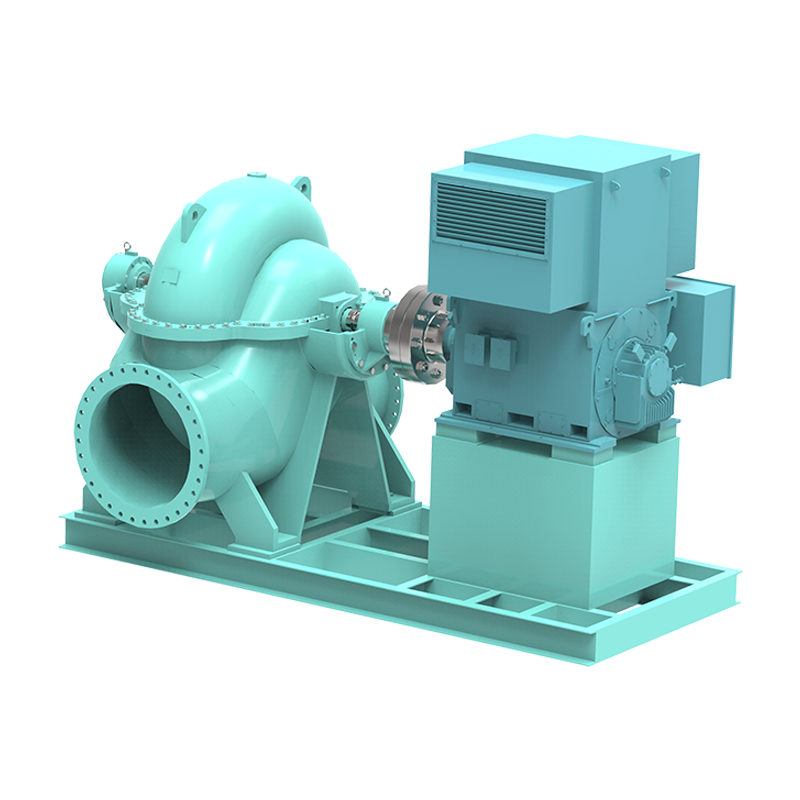

원심 양흡입 펌프 (NDV) - 횡축,단단,양흡입,볼류트 케이싱 원심 펌프
용도 및 적용분야
·청수, 해수, 원유, 펄프수, 정유 중간 공정 제품 등의 펌핑용에 사용된다
·급수 플랜트, 정유, 제지 펄프 공업, 제철, 관개, 파이프 라인, 스·테이션, 탱크장, 발전소 등에서
·순환, 보조수, 배수, 급수, 발라스트 G/S 등 용도로 사용된다
설계 및 구조적 특성
·넓은 사용영역에 걸쳐 효율이 높고, 운전이 정숙하며, 고장이 적다
·케이싱 상하 분할형으로 정비 작업이 용이하다
·플랜지는 흡토출 공히 KS 또는 JIS10 ~ 16g/cm³급, FF이다
·동평형 및 수력 평형된 임펠러
·Fan type 임펠러 장착 기능. (option)
·충분한 크기의 볼베어링을 사용하며, 그리스 윤활 방식을 표준으로 한다
·오일 윤활도 가능
·베어링 하우징은 케이싱에 플랜지 붙임하고, 핀으로 위치를 고정시켜 정밀한 재심내기가 가능하다
·주축의 베어링간 거리를 짧게 하여 휨을 적게 하였다
·무냉각 스터핑 박스 팩킹링이 표준. 미케니칼 씨일 방식도 가능
·상하면을 기계가공한, 용접 구조의 강제 베이스 플레이트
·부품의 정밀 가공
운전 데이터 사양
·사용 유량 : 3 m³/min ~ 300 m³/min
·사용 양정 : 8 m ~ 190 m
·흡입 구경 : ø200 mm ~ ø1300 mm
·회전 방향 : CW (구동측에서 펌프를 바라보았을 때 우회전)

* 상기 사양 범위를 초과하는 펌프도 제작 가능합니다.

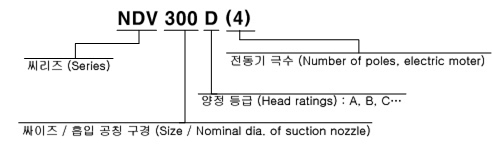

형식 표시방법

형식 표시방법

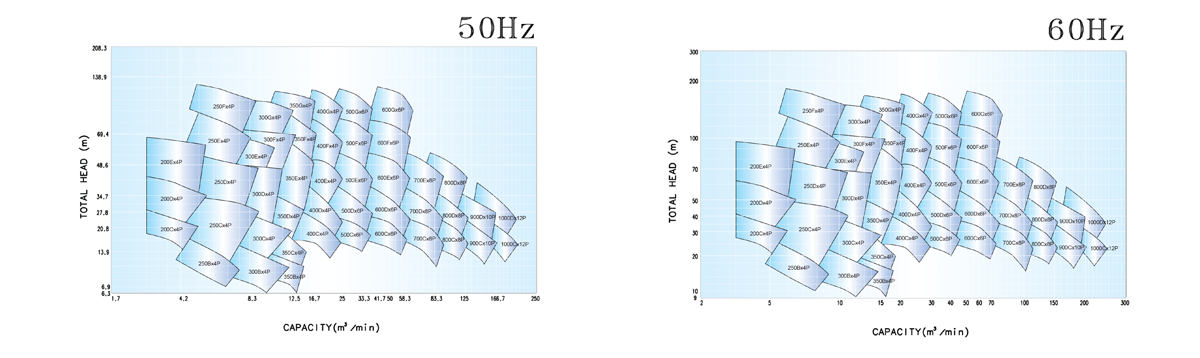

제품 선정표

제품 선정표
